捷杰傳感助力電廠數字化運維，賦能智慧鋼鐵

鋼鐵公司是工業用電大戶，2020年，某鋼鐵公司用電41.13億千瓦時，占某全市年售電量的28.2%。鋼鐵生產的連續性、關聯性極強的特點對電網的穩定性、負荷控制能力有頗高的要求。電廠運轉時突然停機是不可忍受的，對鋼鐵廠正常運行帶來巨大損失。因此，對鋼鐵公司自備電廠設備進行預測性維護來避免設備故障造成的非計劃停機而引起的重大損失，具有重大的現實意義。

01 客戶端設備運維存在的痛點

某鋼鐵公司關聯電廠設備管理主要存在如下問題：

①電廠設備故障時不時造成非計劃停機，連帶鋼鐵廠生產部分中斷帶來重大損失；

②目前人工巡檢存在頻次過低、區域覆蓋不全面、主觀判斷導致過度維修和欠維修；

③重型、高速動設備一旦故障，不光設備損壞本身的損失，還容易引發安全事故；

④大量備品備件囤積占用巨量的資金，運維成本居高不下。

捷杰傳感預測性維護技術可以改變設備的維護、生產和使用策略，將對電廠智慧化運維產生巨大而深遠的影響。

02 捷杰傳感方案介紹

捷杰傳感預測性維護系統包含VB40 LoRa版溫度振動復合傳感器、NGWL-03工業控制網關和工業設備監測軟件。

傳感器采用世界先進的高精度MEMS三軸加速度傳感器，精確采集需要運維設備的振動加速度、速度、位移、頻譜和溫度等信息數據。工業控制網關內置RS485輸出模塊，可實現邊緣采集和數據中轉。捷杰工業設備在線監測軟件內置狀態監測診斷算法，能夠在線顯示設備的運行狀態和及時發出報警信息，分析設備故障，對設備的安全運行和科學維修提供決策支持。

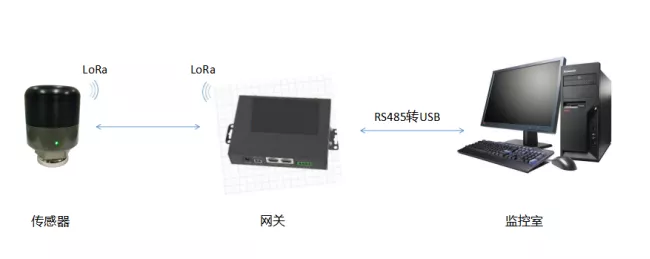

                                                             方案框架圖


03 現場安裝

近期實施案例如下：溫度振動復合傳感器主要安裝在水泵機房電機側和軸承側，傳感器采用磁吸加膠粘的方式安裝。相比傳統的有線傳感器安裝部署，無需布線施工，無需專業技術人員，無需在原設備上打孔或焊接，2分鐘完成一個節點的部署，施工成本不到傳統施工成本的10%。本項目的主要目的是代替人工巡檢，避免巡檢人員主觀判斷導致過度維修和欠維修。

                                                          現場安裝圖

04 聯網與診斷

工業控制網關通過RS485接口轉USB和電腦連接，傳感器數據可以在中控室電腦上顯示。

上位機主要功能：

①通過大屏展示頁面，可以查看當前總體設備及傳感器的運行情況，以及月數據量及月報警記錄的統計；

②統計概覽，可查看總體設備運行情況，包括設備的報警狀況、傳感器的報警狀況，以及每個設備的情況，每周每月自動生成分析報告；

③傳感器詳情，可查看最新的特征值數據以及歷史記錄折線圖；

④報警記錄，可以查看傳感器報警記錄詳情，可以按傳感器名稱，所屬設備，所屬區域搜索查看；可以按報警等級，報警類型篩選查看；可以按處理狀態分類查看。

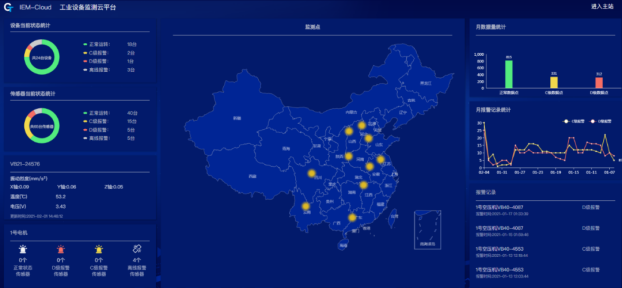

                                                            大屏展示頁面

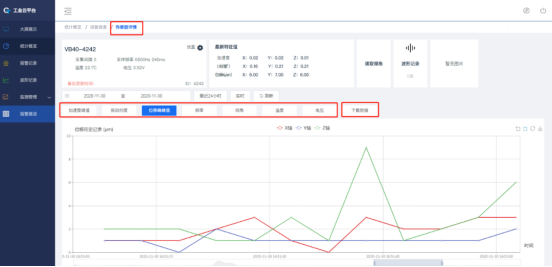

                                                        監測曲線圖

采集和傳輸硬件指標：

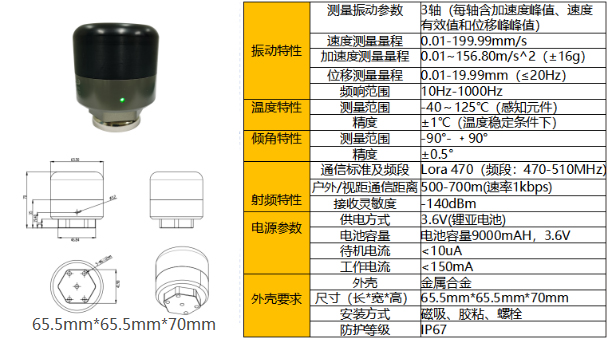

                                                            傳感器參數

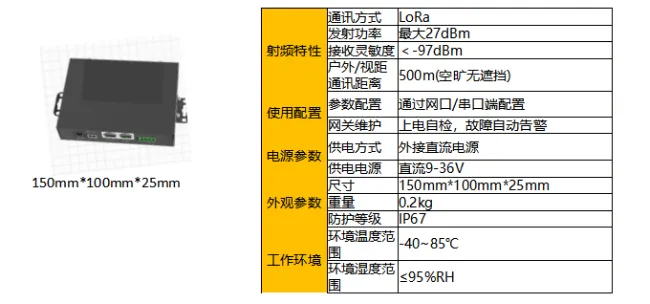

                                                                網關參數

捷杰傳感致力于工業類智能傳感器及集成系統的開發，在各個工業行業積累了廣泛的客戶、豐富的應用場景部署及調試經驗。捷杰不斷追求與廣大客戶在智能感知與方案應用上廣泛合作，共同推進中國工業聯網的落地、發展與飛躍。
