新品 | 捷杰傳感推出超低成本MEMS兩線制4-20mA振動速度傳感器

蘇州捷杰傳感高性能智能振動傳感器產品線又添新成員，捷杰致力于采用最新MEMS技術讓高可靠性的工業振動傳感器不再高不可攀，比傳統壓電振動變送器降本50%，半導體MEMS器件批量生產效率顯著提高，超高工業級穩定性，助力工業互聯網。

最先進的MEMS技術

MEMS是將微型機構、微型傳感器、微型執行器以及信號處理和控制電路、直至接口、通信和電源等集成于一塊或多塊芯片上的微型器件或系統。

　　用MEMS工藝制造的傳感器具有微型化、集成化、成本低、效能高、可大批量生產、一致性好等特點。同時，MEMS傳感器不僅能夠感知被測參數，將其轉換成方便度量的信號;而且能對所得到的信號進行分析、處理和識別、判斷，因此形象地被稱為智能傳感器。

產品特點

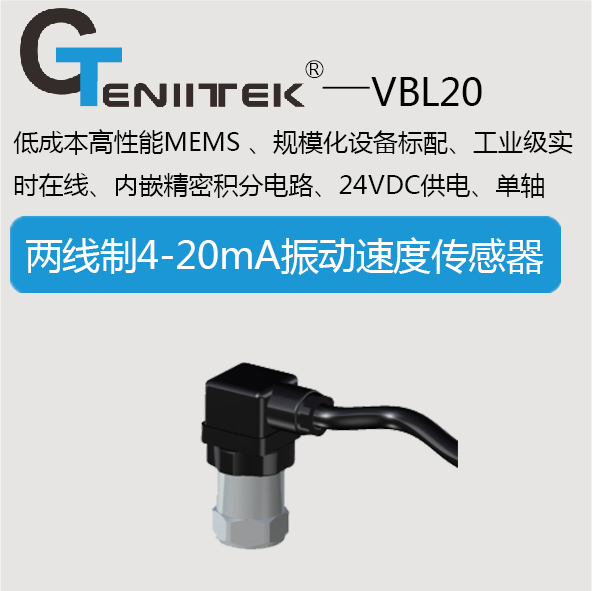

Geniitek-VBL20 是捷杰傳感最新推出的一款低成本MEMS兩線制4-20mA振動速度傳感器，該傳感器將加速度原始信號、精密測量電路、放大電路、4-20mA標準信號轉換電路集成在一起，構成高精度振動測量系統，該傳感器可直輸出振動速度等效值（均方根值）。(IS0)推薦振動烈度用機械設備上指定點處的振動速度的均方根值表示。其優點是：它包含有頻率的信息，反映了振動系統的能量，兼顧了振動過程的時間歷程。輸出可接連接DCS、PLC或其它設備，對比國際標準中振動烈度分級標準，可直接判斷設備狀態，是測量風機、電動機、水泵等工廠設備振動的理想選擇。適合對各類旋轉機械進行連續在線測量，主要用于旋轉類設備的在線網絡化監控、振動分析和健康診斷。工業級設計，適應潮濕、粉塵、高溫、強干擾的惡劣工業現場。

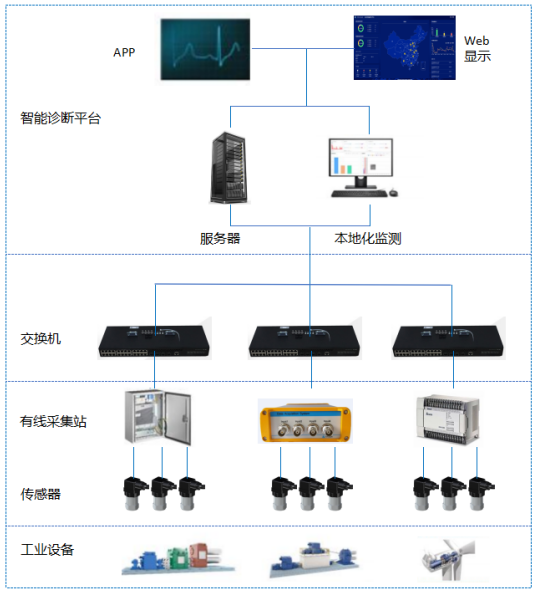

系統框架圖

通過傳感器采集設備的振動速度數據，以4-20mA標準接口傳輸至PLC、DCS、有線采集站等控制系統，最終將數據傳輸至服務器。此架構既能實現本地化數據監測，同時也能實現遠程對數據的監測和診斷。

工業現場為什么使用4-20mA通信？

采用電流信號的原因是不容易受干擾，因為工業現場的噪聲電壓的幅度可能達到數V，但是噪聲的功率很弱，所以噪聲電流通常小于nA級別，因此給4－20mA傳輸帶來的誤差非常小；電流源內阻趨于無窮大，導線電阻串聯在回路中不影響精度，因此在普通雙絞線上可以傳輸數百米；由于電流源的大內阻和恒流輸出，在接收端我們只需放置一個250歐姆到地的電阻就可以獲得0－5V的電壓，低輸入阻抗的接收器的好處是nA級的輸入電流噪聲只產生非常微弱的電壓噪聲。

在工業應用中，測量點一般在現場，而顯示設備或者控制設備一般都在控制室或控制柜上。兩者之間距離可能數十至數百米。按一百米距離計算，省去2根導線意味著成本降低近百元！因此在應用中兩線制傳感器必然是首選。

產品參數

                                                                   注：以上為通版傳感器參數，可根據客戶特殊需求定制化研發和規模化生產。

                                                                  上限取20mA是因為防爆的要求：20mA的電流通斷引起的火花能量不足以引燃瓦斯。

                                                                  下限沒有取0mA的原因是為了能檢測斷線：正常工作時不會低于4mA，當傳輸線因故障斷路，環路電流降為0。常取2mA作為斷線報警值

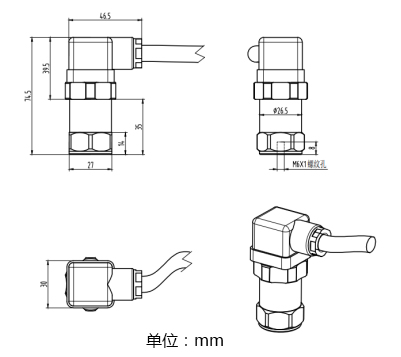

產品尺寸圖
