“未病先防”、“已病防變”、“已變防漸”-淺談設備健康診斷

捷杰傳感推出一系列溫振一體傳感器是機器診斷的“聽診器”+“心電監護儀”。

一、“治病救人”的三種”境界“

   魏文侯問扁鵲，曰：“子昆弟三人其孰最善為醫？”扁鵲曰：“長兄最善，中兄次之，扁鵲最為下。”扁鵲認為，長兄治病，是治病于病情發作之前，所以醫術最好，二哥治病于病情初起之時，所以次之，而自己治病于病情嚴重之時，所以醫術最差。

二、設備故障診斷有方法

   轉眼于現代工業機器設備的故障診斷與維修，亦是如此。能夠及時的檢測到工業機器設備的異常“脈象”——振動特征值，及時進行機器設備的維護，才能做到工業設備的“未病先防”、“已病防變”、“已變防漸”。

  目前大部分工業電機、風機、空壓機、沖壓機、水泵、數控機床、火車輪軸、軋機、工程機械等都有軸承磨損和不平衡引起的機械故障而造成非預期停產，對企業造成巨大損失，這些設備目前基本靠人工點檢和故障維修。

   隨著人力資源等要素成本的不斷上升，倒逼制造業產業升級，伴隨著物聯網、云計算、工業大數據的技術成熟，通過技術手段分析和預測設備故障成為可能。機器成本降低的主要手段將是設備的預測性維護,振動監測是設備運行狀態監測的最有效手段。

 在設備狀態監測手段上，振動監測分析技術應用范圍最廣！

 工業設備振動監測的益處：

①及早發現問題—避免對機器造成重大損壞

②減少停機時間—消除意外故障

③有效管理備件—明確備件種類、庫存數量等，降低成本

④跟蹤機器故障—全局了解生產線運行健康狀態、風險、計劃性維修

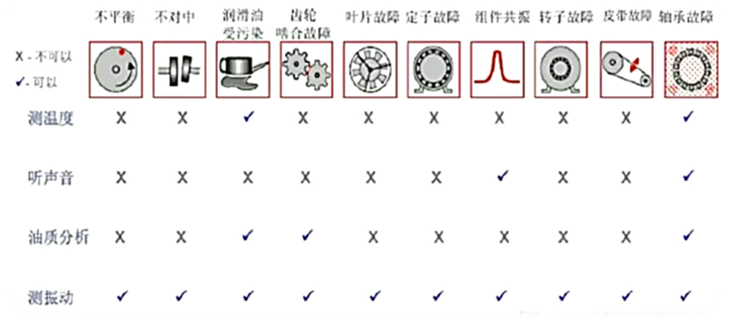

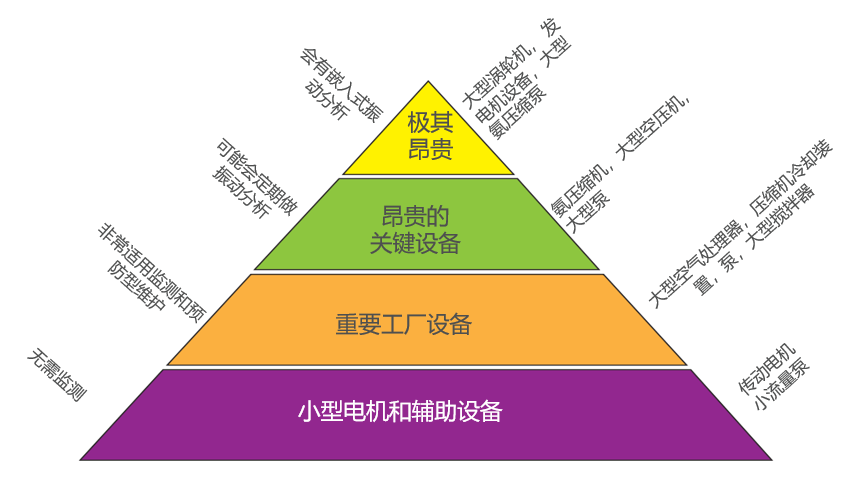

振動監測對象與方法

三、振動監測有標準

   國際標準化組織標準ISO10816振動烈度表是一個全球公認和通用的標準，它基于歷史機械振動數據，它定義了振動烈度可接受的界線，使用均方根速度，可用于設定振動報警等級。振動的絕對等級會根據許多因素改變，包括機械類型，固定方式等，其針對各種機器設備，依據振動烈度的大小，劃分出不同的區域，代表機器設備的不同健康狀態。

現行最新行業標準如下：

  ISO10816-1~6機械振動----在非旋轉部件上測量和評價機器振動

      第一部分 總則

      第二部分 陸地安裝的功率超過50MW的大型汽輪發電機組

      第三部分 額定功率大于15KW額定轉速在120~15000轉/分在現場測量的工業機器

      第四部分 不包括航空器類的燃氣輪機組

      第五部分 水力發電廠和泵站機組

      第六部分 額定功率超過100KW的往復式機器

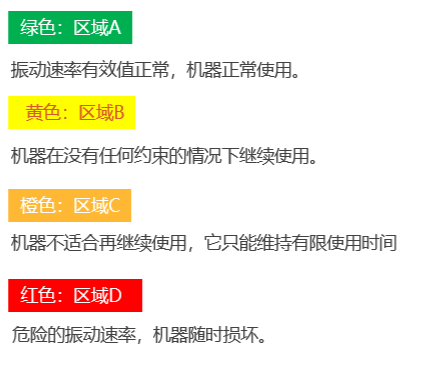

以ISO10816-3（額定功率大于15KW額定轉速在120~15000轉/分在現場測量的工業機器）為例，振動烈度（速度有效值，均方根速度）與設備運轉狀態的評價如下表：

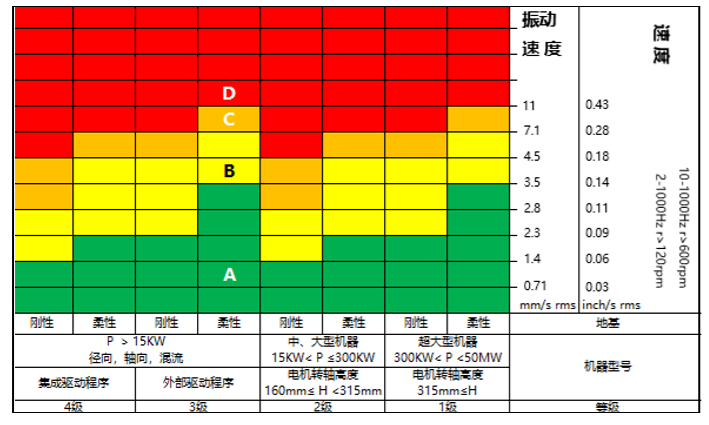

振動監測的評估標準 （ISO 10816-3）

四、工欲善其事必先利其器，捷杰傳感有“利器”

捷杰傳感推出的一系列溫振一體傳感器就是機器診斷的“聽診器”+“心電監護儀”。

    內置智能算法，可直接輸出振動的各種特征值：振動烈度、振動頻率、加速度峰值、位移峰峰值、溫度,也可輸出加速度時域波形。

捷杰傳感已推出3大系列10種設備健康監測產品，可以用于智能點巡檢、分時段在線監測和實時在線監測。

· 成熟的Zigbee、BLE5.0、NB-IoT、LoRa、Wifi等無線傳輸的溫振復合傳感器，涵蓋傳輸距離從50米至3千米；

· 推出RS485標準協議的有線溫振復合傳感器；

· 實時在線監測溫振復合傳感器；

· 手持式無線智能振動點巡檢系統；

· 工業設備監測云平臺。

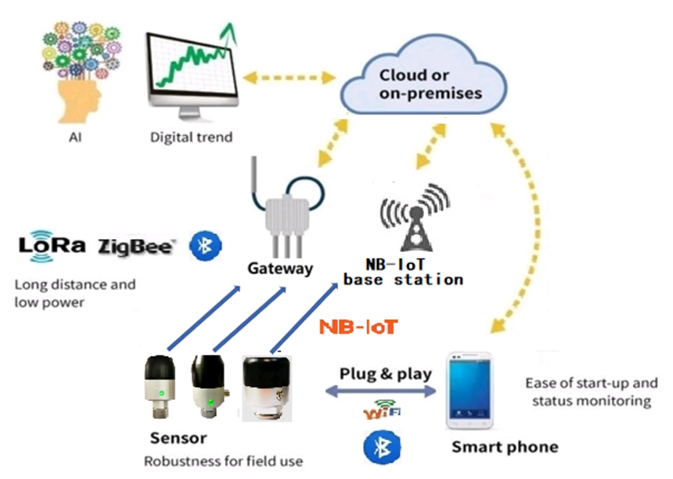

捷杰傳感無線系列智能振動傳感器及系統

其中VB11H（藍牙）、VB31（WIFI）適用于點檢場景。只需要將傳感器磁吸到機器表面，即可隨時隨地采集機器的振動特征值。

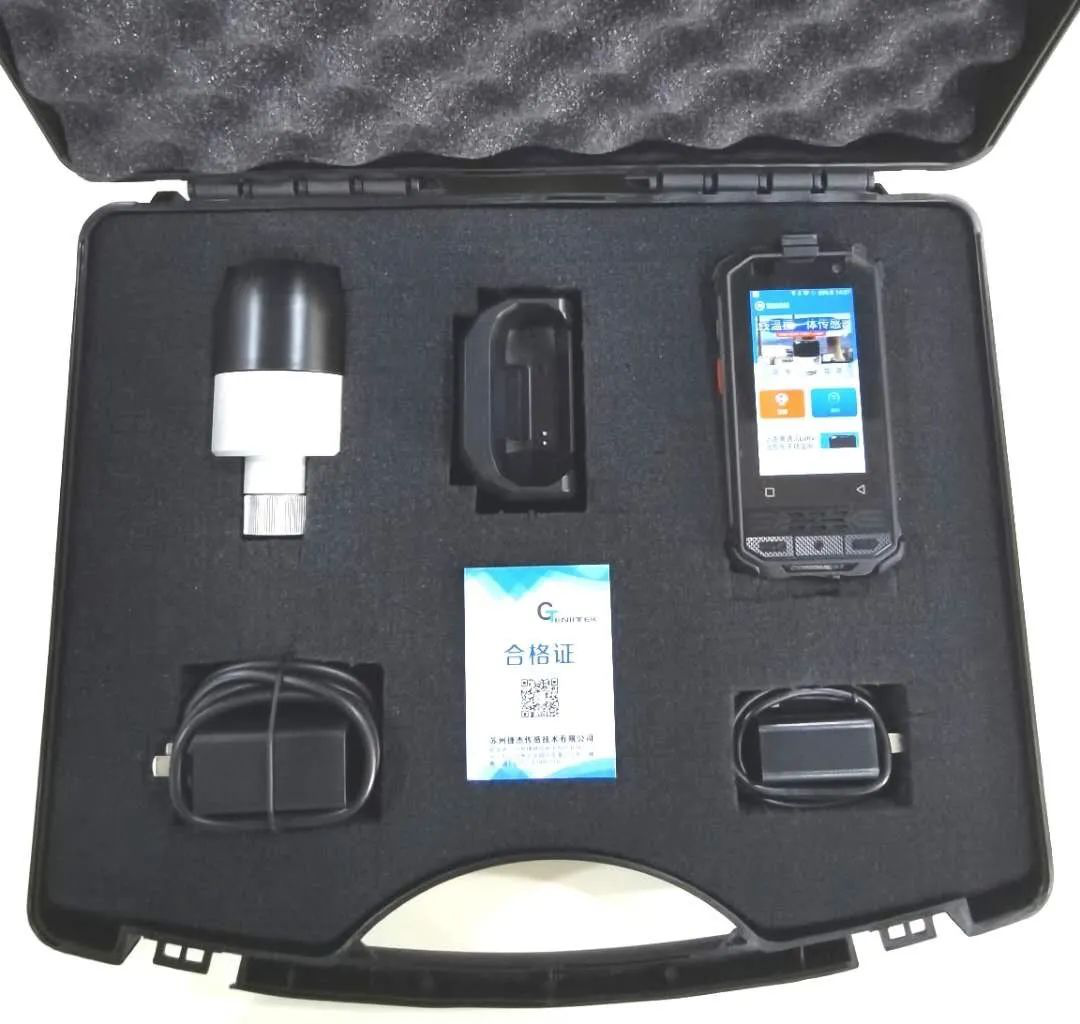

無線振動點巡檢系統套裝

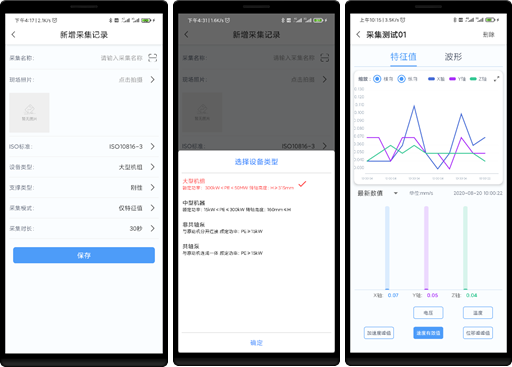

搭配Android手機端的APP，內置了ISO10816標準，可對監測到的振動特征進行等級劃分，從而得出機器設備的當前健康狀態：

檢查到機器設備的異常振動狀態，即可對設備進一步診斷，從而防病于微，最大程度的減少設備突然發生故障造成的損失。

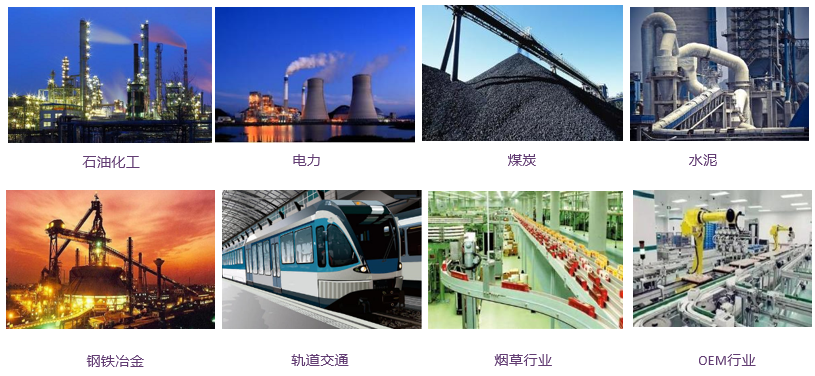

振動監測應用領域廣泛，更多設備狀態監測的傳感器產品和系統，請聯系我司業務經理吳經理（聯系方式：18051486212）和王經理（聯系方式：18112605509）。

關于捷杰傳感：

蘇州捷杰傳感技術有限公司由智能傳感器領域的專家及中科院菁英人才創辦，為蘇州捷研芯子公司。擁有多傳感器融合算法、低功耗電路設計、端計算、無線通訊和組網等關鍵技術，提供無線通訊(Zigbee、BLE5.0、NB-IoT、LoRa、Wifi、RS485)的溫振復合監測傳感器、智能無線分體式復合智能傳感器測試節點、九軸慣導模塊、自適應GPS+慣導模塊、數傳終端、戶外基站等產品和解決方案。

公司為國家高新技術企業、江蘇省科技型民營企業、姑蘇領軍人才企業、“陽澄湖”科技領軍人才企業。擁有自己的核心知識產權，產品通過CE認證、第三方實驗室認證、國家防爆認證等，已服務國內外客戶數百家，與國內外數家知名企業建立長期戰略合作。

一切智能從感知開始，捷杰傳感始終秉承以感知助力萬物互聯，做您可信賴的工業物聯網首選合作伙伴！
